Caratteristiche Tecniche

• Modello

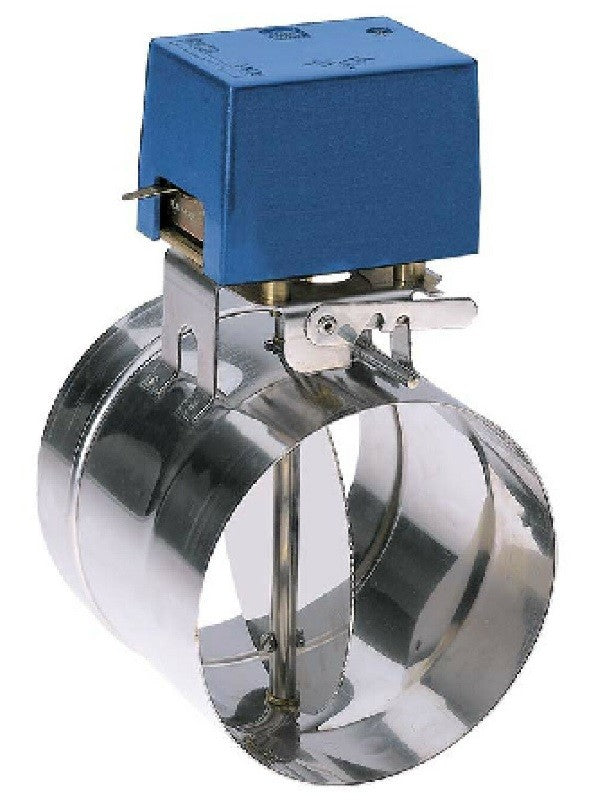

  Serranda fumi con kit micro, varie misure

• Caratteristiche

  CARATTERISTICHE PRINCIPALI:
  Sono azionate da un motorino elettrico e possono assumere due posizioni di funzionamento a seconda che quest’ultimo sia attivato o no. Il tubo e l’otturatore sono costituiti in materiale inossidabile. Sul castello del motore è montato un interruttore ausiliario che viene azionato durante la commutazione della serranda. La serranda è dotata di una leva esterna per il posizionamento manuale dell’otturatore e che funge anche da indicatore di posizione. Queste serrande vengono utilizzate come serranda intercettatrice dei fumi nel camino delle caldaie a gas e a gasolio. Possono essere installate sia verticalmente che orizzontalmente.


  FUNZIONAMENTO:
  Senza alimentazione elettrica la valvola si posiziona con l'otturatore a farfalla aperto. Quando viene attivata l'alimentazione elettrica il servomotore vince la forza delle molle e ruota la farfalla chiudendo così la via e la mantiene in quella posizione sino a quando non si toglie l'alimentazione. Quando si toglie l'alimentazione elettrica le molle di ritorno riaprono la via.

  INTERRUTTORI AUSILIARI:
  In tutte le versioni è anche disponibile un microinterruttore ausiliario unipolare (M1) o bipolare (M1S).

  CARATTERISTICHE FUNZIONALI:
  - Tensione di alimentazione nominale 230 Vac - Potenza assorbita 5 ÷ 6 W - Grado di protezione IP 22 Norme IEC 529 Rif. Norme europee CEI EN 60529 - Portata dei contatti ausiliari: 3 A, 250 Vac - Limiti di temperatura del flusso +250 °C - Tempo di apertura nominale 30 sec. - Tempo di chiusura nominale 6 ÷ 8 sec. - Lunghezza totale cavo standard 1000 mm

• Dimensioni

  Diametri disponibili: 100 ; 130 ; 150 ; 200 ; 225
