Caratteristiche Tecniche

• Modello

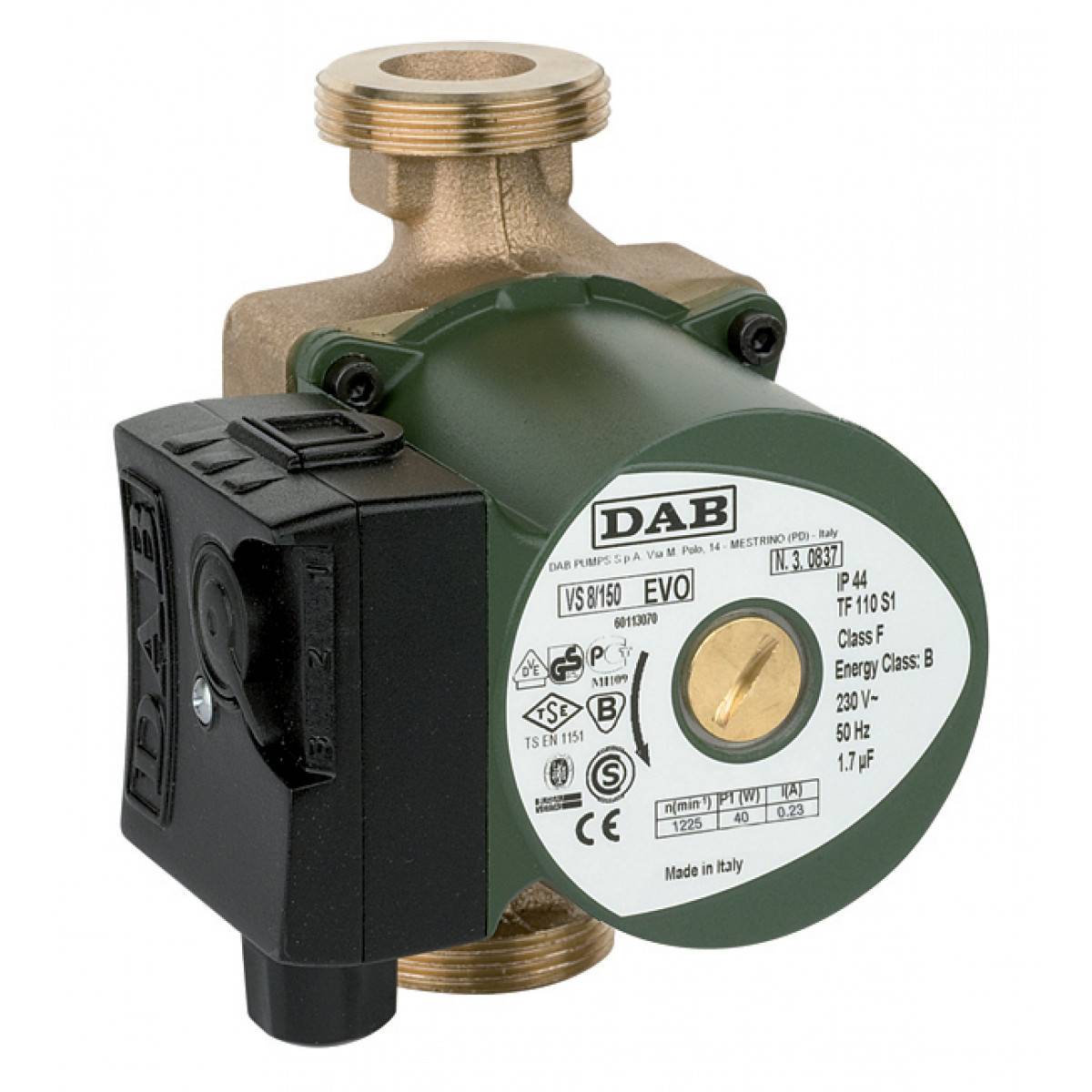

  Circolatore Dab VS 8/150 M Rotore Bagnato Ricircolo Acqua Sanitaria

• Efficienza Energetica

  Campo di funzionamento: da 0,6 a 3,7 m3/h con prevalenza fino a 6 metri.
  Campo di temperatura del liquido: da -10°C a +85°C per impieghi
  sanitari e +110°C per altri impieghi.
  Per evitare il fenomeno di calcare è consigliabile non superare i 65°C e
  prevedere un sistema anticalcare quando il grado di durezza dell’acqua
  supera i 15 gradi Francesi.
  Liquido pompato: pulito, libero da sostanze solide e oli minerali, non
  viscoso, chimicamente neutro, prossimo alle caratteristiche dell’acqua
  (glicole max 30%).
  Massima pressione di esercizio: 10 bar (1000 kPa).
  Minima pressione di battente: i valori sono riportati nelle relative tabelle.
  Installazione: con l’ASSE MOTORE ORIZZONTALE.
  Esecuzioni speciali a richiesta: altre tensioni e/o frequenze.
  Accessori: raccordi a bocchettone da 1/2”F - 3/4”F - 1”F
  raccordi a bocchettone per tubi in rame a saldare: Ø 22 mm
  Ø 28 mm

Caratteristiche Generali

• VS



  Pompa di circolazione per impianti di acqua calda sanitaria di tipo chiuso e pressurizzato o a vaso aperto. Idonea anche per impianti a energia solare.
  I circolatori a rotore bagnato si basano su una tecnologia a rotore stagno, e sono caratterizzati dall’assenza di una tenuta a baderna o di una tenuta meccanica. Il liquido pompato raffredda e lubrifica il motore e le parti rotanti.

  Corpo pompa in bronzo.
  Cassa motore in alluminio pressofuso.
  Girante in tecnopolimero.
  Albero motore in ceramica montato su bronzine in grafite lubrificati dallo stesso liquido pompato.
  Camicia del rotore, camicia statore e flangia di chiusura in acciaio inossidabile.
  Anello reggispinta in ceramica, anelli di tenuta in etilene-propilene.
  Il motore, a due o a quattro poli, asincrono, a rotore bagnato è protetto per resistenza e non necessita di alcuna protezione contro il sovraccarico.

  Caratteristiche generali della serie:


  Campo di funzionamento: da 0,5 a 3,6 m3/h con prevalenze fino a 6 metri.
  Campo di temperatura del liquido:
  da -10°C a +85°C (per impieghi sanitari)
  +110°C (per altri impieghi).
  Liquido pompato: pulito, libero da sostanze solide e oli minerali, non viscoso, chimicamente neutro, prossimo alle caratteristiche dell’acqua (glicole max 30%).
  Massima pressione di esercizio: 10 bar (1000 kPA).
  Grado di protezione: IP 44.
  Classe di isolamento: F.
  Passacavo: PG 11.
  Installazione: con l’asse motore orizzontale.
