Caratteristiche Tecniche

Modello

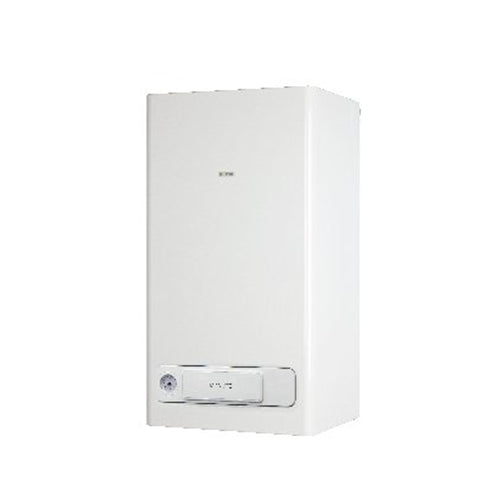

Caldaia a Camera Aperta Beretta Metano Modello Mynute 24 Cai LX 24 Kw

Codice Prodotto: 20151436

Efficienza Energetica

Portata termica nominale kW 25,80
Potenza termica nominale (80 - 60 °C) kW 24,05
Potenza termica ridotta (80 - 60 °C) kW 11,28
Portata termica ridotta kW 12,5
Potenza elettrica Watt 115
Tensione di alimentazione / frequenza Volt/Hz 230 / 50
Grado di protezione elettrica IP X5D
Rendimento utile a Pn max ((80 - 60 °C) % 93,2
Rendimento utile al 30% di Pn (47 °C ritorno) % 91,8
EMISSIONI INQUINANTI (G20)
NOx secondo UNI EN 483 classe 5

Performance

ESERCIZIO RISCALDAMENTO
Pressione e temperature massime bar/°C 3 / 90
Campo di selezione delle temperatura riscaldamento °C 40 / 80
Pompa: prevalenza pompa disponibile per l’impianto mbar 275
alla portata di litri/h 1000
Capacità vaso d’espansione litri 9

ESERCIZIO SANITARIO
Pressione massima bar 6
Pressione minima bar 0,15
Quantità di acqua calda con ∆t=25°C litri/min 14
Portata minima acqua sanitaria litri/min 2
Campo di selezione temperatura sanitario °C 37 - 60

Caratteristiche

TUBI SCARICO FUMI E ASPIRAZIONE ARIA COASSIALI

Diametro mm 60 - 100
Lunghezza massima m 2,5
Perdita per l’inserimento di una curva 90° / 45° m 1,5 / 1
TUBI SCARICO FUMI E ASPIRAZIONE ARIA SEPARATI

Diametro mm 80 + 80
Lunghezza massima m 14 + 14
Perdita per l’inserimento di una curva 90° / 45° m 1,7 / 1,2

Dimensioni

Dimensione caldaia (HxLxP) mm 780x400x338
Peso kg 35

Caratteristiche Generali

MYNUTE LX CAI

Combinata istantanea aperta a tiraggio naturale, a Metano, portata termica Riscaldamento 24kW e Sanitario (l/min-?t 25°C) 14, con basse emissioni di Nox, studiata appositamente per agevolare la sostituzione di caldaie murali preesistenti,
display digitale semplice e intuitivo.

Caratteristiche tecniche:

• Nuove caldaie con basse emissioni di NOx

• Circolatore basso consumo (EEI?0,20) di serie

• Studiata appositamente per agevolare la sostituzione di caldaie murali preesistenti

• Vaso espansione da 9 litri

• Display digitale semplice e intuitivo

• Predisposizione per la termoregolazione climatica (sonda esterna optional)
• Predisposizione per il collegamento al comando Comfort BeSMART (codice 20143539)

• Grado di protezione elettrica IPX5D

• Raccordi idraulici, rubinetti gas e sanitario (optional)

• Il bruciatore ecologico

  Per raggiungere standard elevati Mynute Low NOx è dotata di un apposito bruciatore atmosferico, raffreddato e dotato di ugelli in numero superiore, che permette la specifica premiscelazione di gas e aria. In questo modo la combustione avviene a temperature più basse di quanto accade in un bruciatore tradizionale. Il bruciatore è composto da una superficie sulla quale si sviluppa la fiamma alta pochi millimetri, detta anche “microfiamma”.
  Il tubo che attraversa il bruciatore con l’acqua di ritorno dell’impianto di riscaldamento favorisce il raffreddamento della superficie del bruciatore.
