Caratteristiche Tecniche

Modello

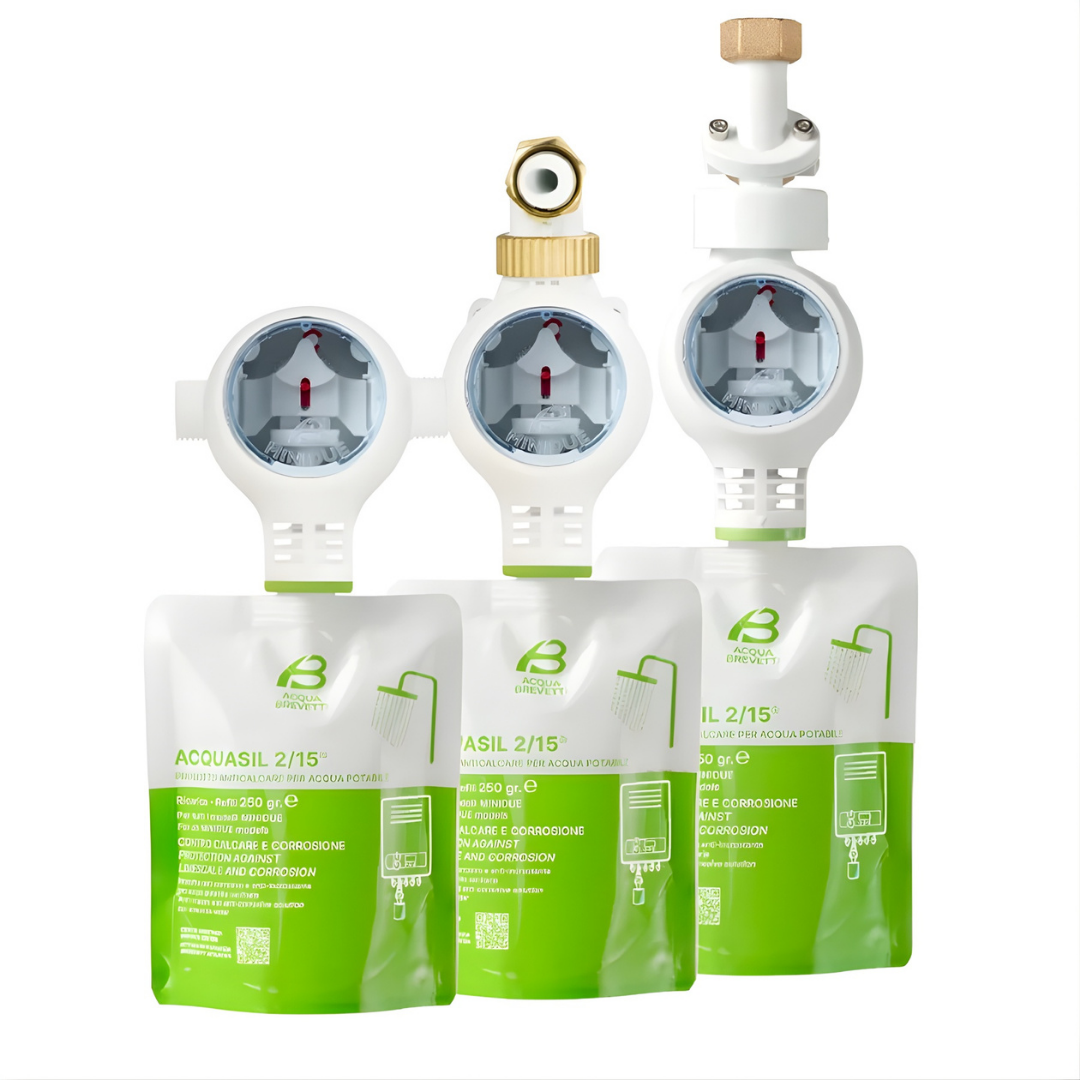

• Acqua Brevetti MiniDUE Pompa Dosatrice Volumetrica Con Sacca per ACQUASIL 2/15®
• Codice Prodotto: PM107
• Attacchi: 1/2" F Girevole

Per la manutenzione e gli interventi di sanificazione è possibile rivolgersi ai Centri Assistenza Autorizzati.

Parametri Operativi

• Pressione (min/max): 1,5 - 10 bar
• Temperatura acqua (min/max): 5 - 30 °C
• Temperatura ambiente (min/max): 5 - 40 °C
• Durezza acqua (min/max): 5 - 35 °f
• Temperatura massima accumulo acqua trattata: 60 °C
• Temperatura massima istantanea acqua trattata: 80 °C

Prestazioni Idrauliche

• Portata minima di avviamento: 0,18 - 3,0 m³/h - L/min
• Portata massima: 0,7 - 11,7 m³/h - L/min
• Perdita di carico alla portata massima: 0,5 bar

Specifiche di Dosaggio

• Prodotto dosato: ACQUASIL 2/15® (cod. PC100 / PC104)
• Concentrazione P2O5: < 5 mg/L
• Autonomia ricarica: 10/11 m³

Dettagli Tecnici

• Volume sacca: 250 gr
• Controllo livello: Visivo

Dotazioni

• La dotazione standard comprende: pompa MINIDUE, ricarica di ACQUASIL 2/15® da 250 gr, attacco girevole DIMA o DIMA 360 - istruzioni per l’uso – manutenzione – montaggio - installazione (inclusa dichiarazione di conformità).

Campo di utilizzo

• MINIDUE dosa ACQUASIL 2/15® (una soluzione acquosa di polifosfati) in maniera precisa e proporzionale, proteggendo i circuiti idraulici e le apparecchiature di scambio termico da incrostazioni e corrosioni.

IMPORTANTE

• Adatta per la protezione di caldaie murali e ad incasso
• Funzionamento completamente meccanico
• Operazione di cambio sacca senza necessità di mettere l’apparecchiatura in by-pass
• Installazione in remoto anche con sacche da Kg.1

• Dosa esclusivamente ACQUASIL 2/15®



Caratteristiche Generali

Finalità ed Utilizzo

Le incrostazioni calcaree e la corrosione sono fra i principali problemi che riguardano gli impianti idrotermosanitari.

Il dosaggio proporzionale nell’acqua di prodotti antincrostanti ed anticorrosivi rappresenta una tecnologia sicura e consolidata che offre garanzie di successo nella prevenzione dei depositi calcarei e dei processi corrosivi.

I polifosfati, anche a bassissime concentrazioni, sono in grado di contrastare la formazione di incrostazioni calcaree e corrosioni nelle linee di distribuzione dell’acqua calda e fredda.

MINIDUE è la nuova pompa dosatrice volumetrica meccanica in grado di dosare AcquaSIL 2/15® (una soluzione acquosa di polifosfati food grade) in maniera precisa e proporzionale alla portata d’acqua fluita.

MINIDUE protegge gli impianti idraulici e le apparecchiature di scambio termico da incrostazioni e corrosioni assicurando un dosaggio costante, preciso e puntuale di AcquaSIL 2/15®.

Principio di funzionamento

MiniDUE è una pompa meccanica che non necessita di alimentazione elettrica: il funzionamento si attiva con il semplice passaggio dell’acqua.

Il dosaggio, preciso e proporzionale in qualsiasi condizione di esercizio, viene avviato idraulicamente da un sistema meccanico che, sfruttando il movimento dell’acqua, immette quantità controllate di AcquaSIL 2/15®.

Il dosaggio è quindi sempre proporzionale alla portata d’acqua per prelievi compresi tra la portata minima di avviamento e la portata massima (vedi dati tecnici). Per portate inferiori alla portata minima non si ha l’attivazione della pompa; per portate superiori alla portata massima il dosaggio si riduce. In nessun caso, quindi, MiniDUE è in grado di sovradosare AcquaSIL 2/15®.

L’elevata frequenza di iniezione assicura omogeneità nel dosaggio.

Caratteristiche principali

• Funzionamento completamente meccanico: è sufficiente aprire un rubinetto di prelievo per innescare MINIDUE.
• Indicatore visivo di esercizio grazie alla placchetta trasparente che offre la possibilità di vedere la pompa in funzionamento.
• Adatta per la protezione di caldaie murali e ad incasso.
• Operazione di cambio sacca senza necessità di mettere l’apparecchiatura in by-pass grazie alla presenza di una valvola di non ritorno che protegge la pompa dalla contropressione della rete idraulica.
• Facilità di montaggio anche in spazi ridotti. E’ disponibile un kit remoto che consente l’installazione remota della sacca rispetto al corpo pompa (lunghezza del tubo di aspirazione circa 70 cm).

Manutenzione e durata

MINIDUE richiede la sostituzione periodica della sacca flessibile di AcquaSIL 2/15®.

L’assenza di prodotto AcquaSIL 2/15® nella ricarica non viene segnalata da alcun dispositivo automatico, ma è visibile dallo svuotamento/ schiacciamento della ricarica stessa.

La marcia a secco non causa alcun danno alla pompa; tuttavia il mancato dosaggio di AcquaSIL 2/15®  non garantisce alcuna protezione anticorrosiva ed anti incrostante.

Per una corretta gestione di MiniDUE è consigliabile effettuare almeno un controllo annuale. Per la manutenzione e gli interventi di sanificazione è possibile rivolgersi ai CAT (Centri Assistenza Tecnica) autorizzati Acqua Brevetti.

Per ogni informazione consultare il Manuale di istruzioni per l’uso e l’installazione.

INSTALLAZIONE

L’installazione deve essere eseguita a regola d’arte, nel rispetto di tutte le leggi vigenti e dei dati di targa dell’apparecchio stesso.

L’installazione della pompa introduce una modifica all’impianto dell’acqua potabile, pertanto, deve essere eseguita esclusivamente da parte di un professionista abilitato e in conformità con quanto previsto dal D.M. n. 37/2008 e dal D.M. n. 25/2012.

Tutti i materiali utilizzati per l’installazione e la manutenzione degli impianti di distribuzione di acqua destinata al consumo umano devono essere conformi al D.M. n. 174/2004. Gli schemi di installazione si propongono di dare le indicazioni necessarie al corretto funzionamento dell’apparecchiatura. La realizzazione di un impianto a regola d’arte esula dagli scopi del presente documento.

Prima di effettuare l’installazione consultare il Manuale di istruzioni.
