Caratteristiche Tecniche

Modello

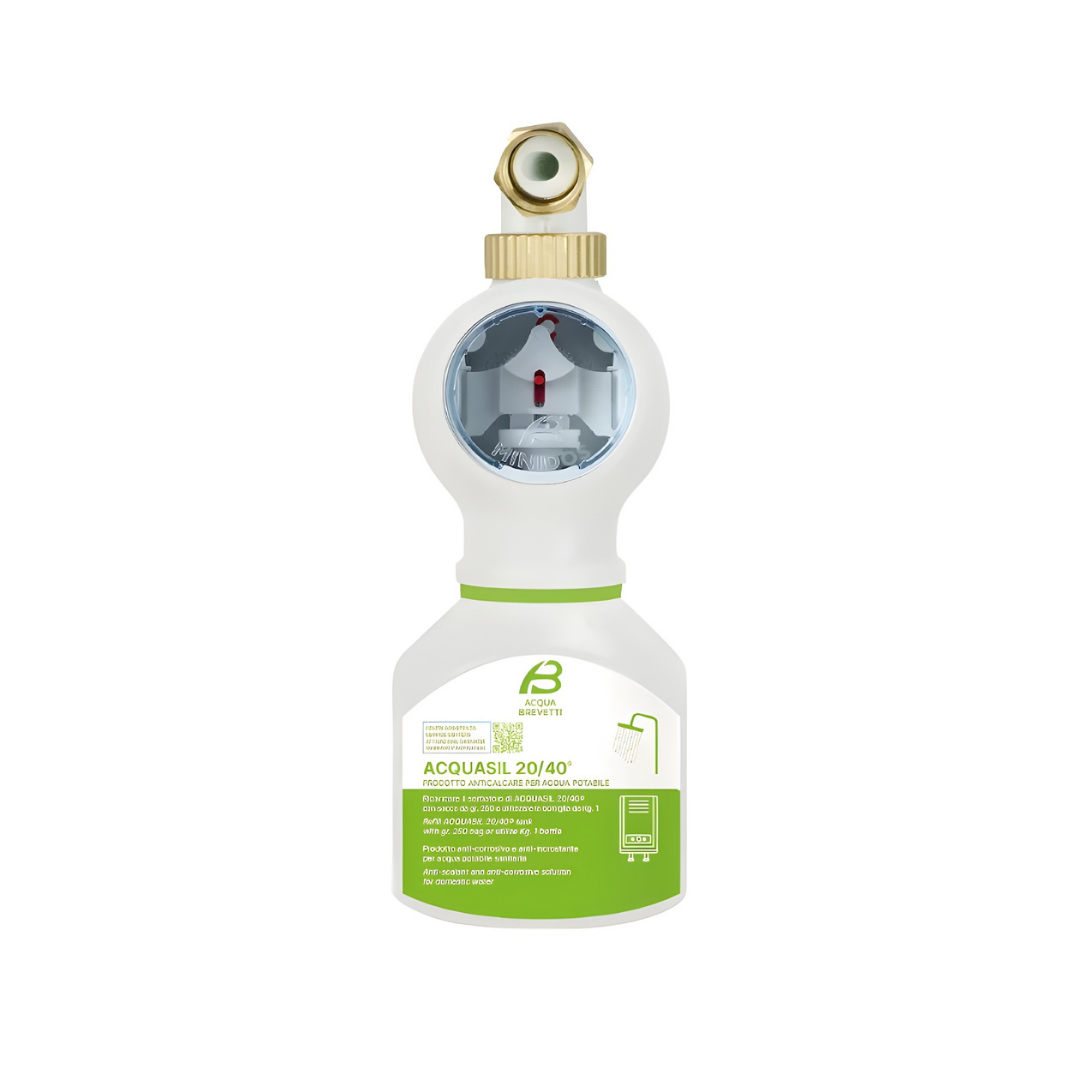

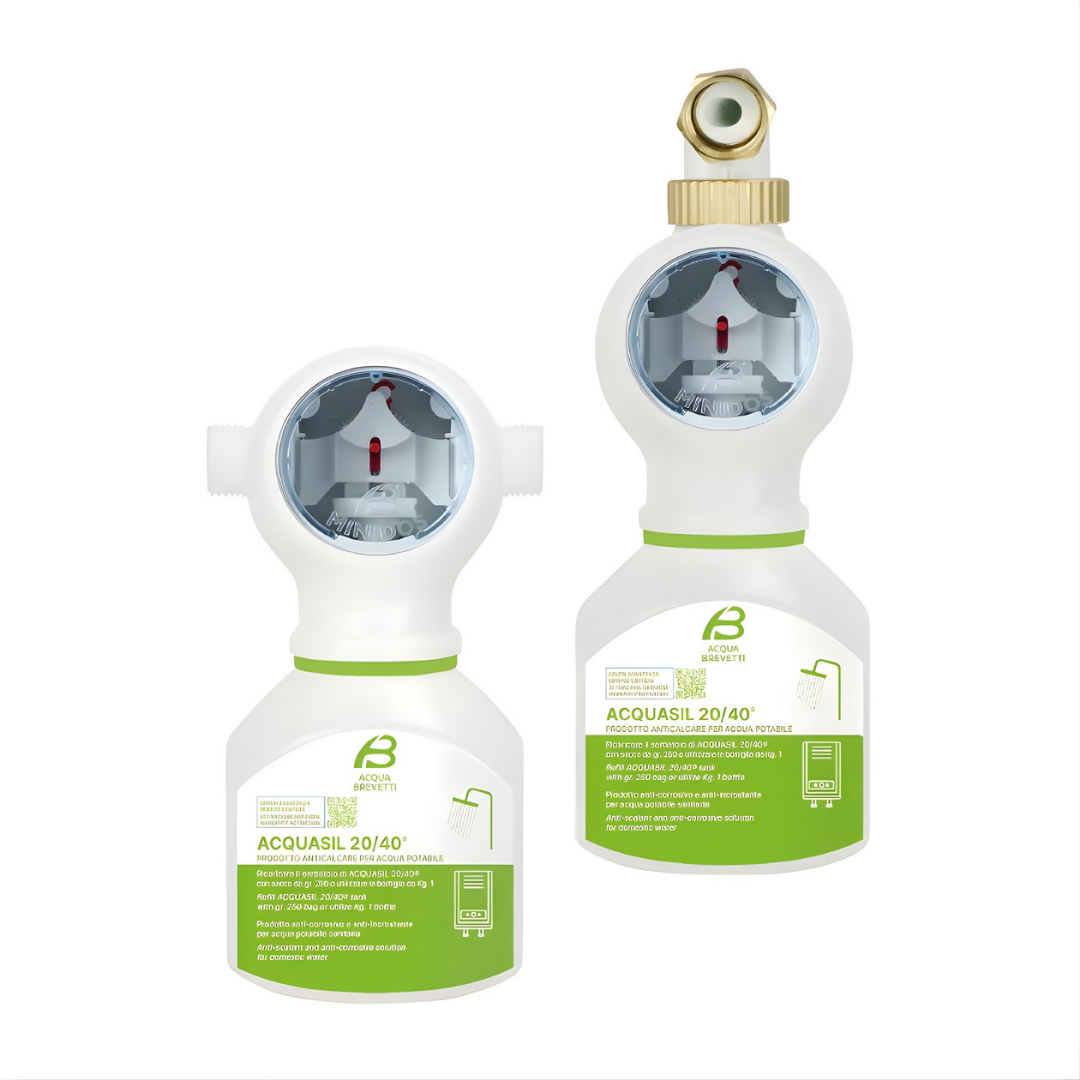

• Acqua Brevetti MiniDOS Pompa Dosatrice Volumetrica Meccanica per ACQUASIL 20/40®
• Codice Prodotto: PM109
• Attacchi: 1/2" F

Per la manutenzione e gli interventi di sanificazione è possibile rivolgersi ai Centri Assistenza Autorizzati.

Parametri Operativi

• Pressione (min/max): 1,5 - 10 bar
• Temperatura acqua (min/max): 5 - 30 °C
• Temperatura ambiente (min/max): 5 - 40 °C
• Durezza acqua (min/max): 5 - 35 °f
• Temperatura massima accumulo acqua trattata: 60 °C
• Temperatura massima istantanea acqua trattata: 80 °C

Prestazioni Idrauliche

• Portata minima di avviamento: 0,18 - 3,0 m³/h - L/min
• Portata massima: 0,7 - 11,7 m³/h - L/min
• Perdita di carico alla portata massima: 0,5 bar

Specifiche di Dosaggio

• Prodotto dosato: ACQUASIL 20/40® (cod. PC002 / PC200)
• Concentrazione P2O5: < 5 mg/L
• Autonomia ricarica: 13 m³

Dettagli Tecnici

• Volume serbatoio: 300 cm³
• Controllo livello: Visivo

Dotazioni

• La dotazione standard comprende: pompa MINIDOS, ricarica di ACQUASIL 20/40® da 250 gr, istruzioni per l’uso – manutenzione – montaggio - installazione (inclusa dichiarazione di conformità).

Campo di utilizzo

MINIDOS dosa ACQUASIL 20/40® (una soluzione acquosa di polifosfati) in maniera precisa e proporzionale, proteggendo i circuiti idraulici e le apparecchiature di scambio termico da incrostazioni e corrosioni.

IMPORTANTE

• Adatta per la protezione di caldaie murali
• Funzionamento completamente meccanico
• Operazione di ricarica del serbatoio senza necessità di mettere l’apparecchiatura in by-pass
• Dosa esclusivamente ACQUASIL 20/40®



Caratteristiche Generali

Finalità ed Utilizzo

Le incrostazioni calcaree e la corrosione sono fra i problemi cruciali che affliggono gli impianti idrotermosanitari.

Il dosaggio proporzionale di prodotti antiincrostanti ed anti-corrosivi nell’acqua rappresenta una tecnologia sicura e consolidata che offre garanzie di successo nella prevenzione dei depositi calcarei e dei processi corrosivi.

I polifosfati, anche a bassissime concentrazioni, sono in grado di contrastare la formazione di incrostazioni calcaree e corrosioni nelle linee di distribuzione dell’acqua calda e fredda.

MINIDOS dosa AcquaSIL 20/40® (una soluzione acquosa di polifosfati) in maniera precisa e proporzionale, proteggendo i circuiti idraulici e le apparecchiature di scambio termico da incrostazioni e corrosioni.

Principio di funzionamento

MINIDOS è una pompa autoadescante ed è sufficiente aprire un rubinetto di prelievo per
innescarla. MINIDOS è una pompa meccanica che non necessita di alimentazione elettrica: il funzionamento si attiva con il semplice passaggio dell’acqua.

Il dosaggio, preciso e proporzionale in qualsiasi condizione di esercizio, viene avviato idraulicamente da un sistema meccanico che, sfruttando il movimento dell’acqua, immette quantità controllate di AcquaSIL 20/40®.

Il dosaggio di AcquaSIL 20/40® è quindi proporzionale alla portata d’acqua per prelievi compresi tra la portata minima e la portata nominale (vedi tabella dati tecnici).

Per portate inferiori alla portata minima non si ha l’attivazione della pompa; per portate superiori alla portata nominale il dosaggio di AcquaSIL 20/40® si riduce.

In nessun caso, quindi, MINIDOS è in grado di sovra-dosare AcquaSIL 20/40®.

MINIDOS propone un nuovo sistema di pompaggio sottovuoto che offre un dosaggio preciso e costante. Camera di aspirazione e pompaggio sono racchiuse nel corpo pompa.

Questo ha permesso di eliminare il gambo di pescaggio sostituito da un semplice tubicino di iniezione riducendo al massimo lo spreco di prodotto che può rimanere sul gambo. Il serbatoio per AcquaSIL 20/40® con inserimento a baionetta consente un aggancio pratico e veloce con un semplice scatto eliminando la necessità di avvitamento. Il suo design ergonomico le conferisce maneggevolezza facilitandone l’installazione.

L’assenza di AcquaSIL 20/40® nel serbatoio non viene segnalata da alcun dispositivo automatico, ma è visibile dalla diminuzione del livello di liquido nel serbatoio.

Controllare periodicamente il livello rabboccando se necessario. La marcia a secco può causare il temporaneo blocco della pompa e non garantisce alcuna protezione contro calcare e corrosione.

Manutenzione e durata

Attenzione: questa apparecchiatura necessita di una regolare manutenzione periodica al fine di garantire i requisiti di potabilità dell’acqua potabile trattata ed il mantenimento dei miglioramenti come dichiarati dal produttore.

MINIDOS richiede il riempimento periodico del serbatoio AcquaSIL 20/40®.

Il Produttore garantisce le prestazioni dell’apparecchiatura purché la stessa venga utilizzata e mantenuta nei modi indicati. Per qualsiasi informazione consultare il Manuale di istruzioni per l’uso e la manutenzione.

INSTALLAZIONE

L’installazione deve essere eseguita a regola d’arte, nel rispetto di tutte le leggi vigenti e dei dati di targa dell’apparecchio stesso ed in conformità alle norme vigenti locali.

L’installazione della pompa introduce una modifica all’impianto dell’acqua potabile, pertanto, deve essere eseguita esclusivamente da parte di un professionista abilitato e in conformità con quanto previsto quanto previsto dal D.M. n. 37/2008 e in conformità al D.M. n. 25/2012.

La pompa dosatrice deve essere installata a monte del circuito da proteggere. Prima di effettuare l’installazione consultare il Manuale di istruzioni per l’uso e l’installazione fornito a corredo dell’apparecchiatura.
